金属膜电阻

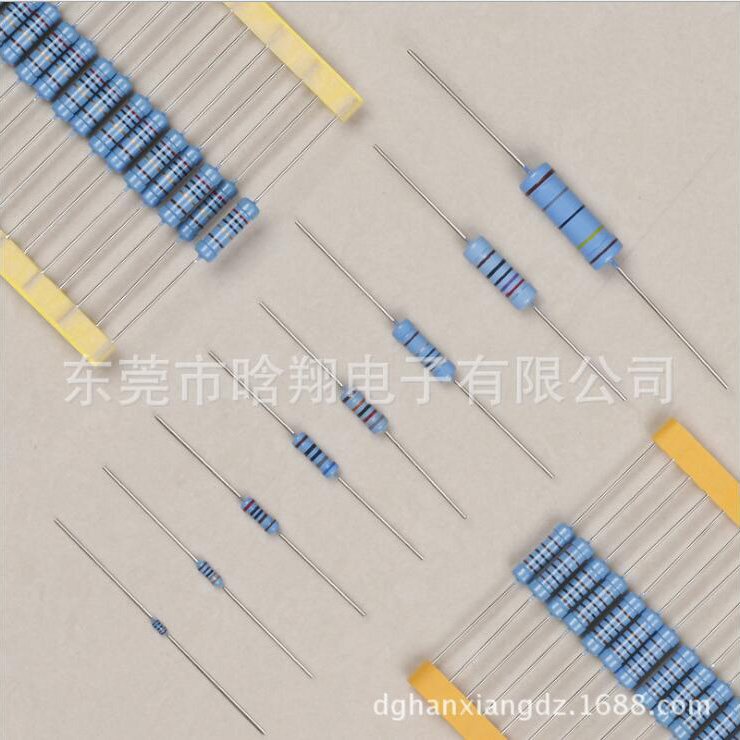

厂家直销 直插金属膜编带电阻1/4W-5W 1%各种阻值
产品简介
金属膜电阻器是膜式电阻器(FilmResistors)中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜,经过切割调试阻值,以达到最终要求的精密阻值,然后加
订购热线:13412824816
产品介绍
undefined

undefined

undefined

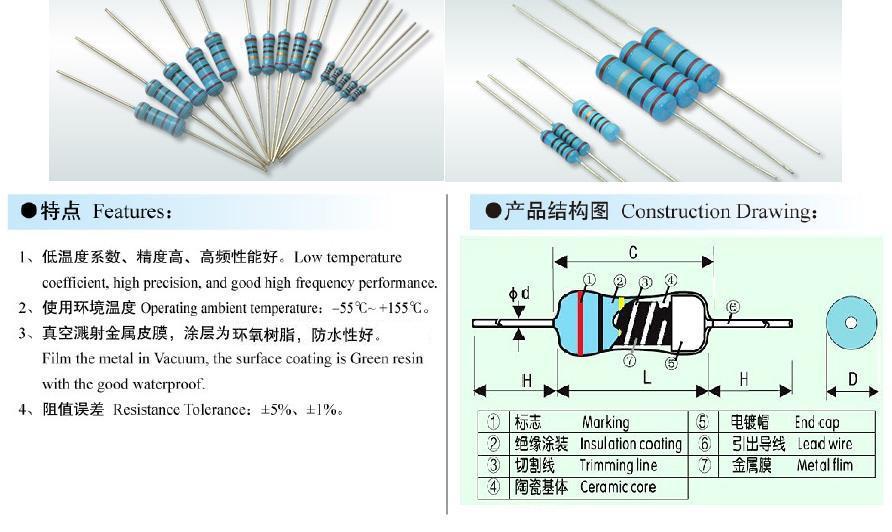

  金属膜电阻器是膜式电阻器(FilmResistors)中的一种。它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜,经过切割调试阻值,以达到最终要求的精密阻值,然后加适当接头切割,并在其表面涂上环氧树脂密封保护而成的。由于它是引线式电阻,方便手工安装及维修,用在大部分家电、通讯、仪器仪表上。金属膜电阻器就是以特种金属或合金作电阻材料,用真空蒸发或溅射的方法,在陶瓷或玻璃基本上形成电阻膜层的电阻器。这类电阻器一般采用真空蒸发工艺制得,即在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。金属膜电阻器的制造工艺比较灵活,不仅可以调整它的材料成分和膜层厚度,也可通过刻槽调整阻值,因而可以制成性能良好,阻值范围较宽的电阻器。这种电阻和碳膜电阻相比,体积小、噪声低、稳定性好,但成本较高,常常作为精密和高稳定性的电阻器而广泛应用,同时也通用于各种无线电电子设备中。

  按制造材料

  碳膜电阻、金属膜电阻、线绕电阻,无感电阻,薄膜电阻等.

  薄膜电阻

  用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。主要如下:

  碳膜电阻器

  碳膜电阻(碳薄膜电阻)为最早期也最普遍使用的电阻器,利用真空喷涂技术在瓷棒上面喷涂一层碳膜,再将碳膜外层加工切割成螺旋纹状,依照螺旋纹的多寡来定其电阻值,螺旋纹愈多时表示电阻值愈大。最后在外层涂上环氧树脂密封保护而成。其阻值误差虽然较金属皮膜电阻高,但由于价钱便宜。碳膜电阻器仍广泛应用在各类产品上,是目前电子,电器,设备,资讯产品之最基本零组件。

  金属膜电阻器

  金属膜电阻(金属拍摄电阻)同样利用真空喷涂技术在瓷棒上面喷涂,只是将炭膜换成金属膜(如镍铬),并在金属膜车上螺旋纹做出不同阻值,并且于瓷棒两端镀上贵金属。虽然它较碳膜电阻器贵,但低杂音,稳定,受温度影响小,精确度高成了它的优势。因此被广泛应用于高级音响器材,电脑,仪表,国防及太空设备等方面。

  金属氧化膜电阻器

  某些仪器或装置需要长期在高温的环境下操作,使用一般的电阻会未能保持其安定性。在这种情况下可使用金属氧化膜电阻(金属氧化物薄膜电阻器),它是利用高温燃烧技术于高热传导的瓷棒上面烧附一层金属氧化薄膜(用锡和锡的化合物喷制成溶液,经喷雾送入500~500℃的恒温炉,涂覆在旋转的陶瓷基体上而形成的。材料也可以氧化锌等),并在金属氧化薄膜车上螺旋纹做出不同阻值,然后于外层喷涂不燃性涂料。其性能与金属膜电阻器类似,但电阻值范围窄。它能够在高温下仍保持其安定性,其典型的特点是金属氧化膜与陶瓷基体结合的更牢,电阻皮膜负载之电力亦较高。耐酸碱能力强,抗盐雾,因而适用于在恶劣的环境下工作。它还兼备低杂音,稳定,高频特性好的优点。

  合成膜电阻

  将导电合成物悬浮液涂敷在基体上而得,因此也叫漆膜电阻。

  由于其导电层呈现颗粒状结构,所以其噪声大,精度低,主要用他制造高压,高阻,小型电阻器。

  绕线电阻

  用高阻合金线绕在绝缘骨架上制成,外面涂有耐热的釉绝缘层或绝缘漆。

  绕线电阻具有较低的温度系数,阻值精度高,稳定性好,耐热耐腐蚀,主要做精密大功率电阻使用,缺点是高频性能差,时间常数大。方形线绕电阻

  方形线绕电阻(钢丝缠绕电阻)又俗称为水泥电组,采用镍,铬,铁等电阻较大的合金电阻线绕在无碱性耐热瓷件上,外面加上耐热,耐湿,无腐蚀之材料保护而成,再把绕线电阻体放入瓷器框内,用特殊不燃性耐热水泥充填密封而成。而不燃性涂装线绕电阻的差别只是外层涂装改由矽利康树脂或不燃性涂料。它们的优点是阻值精确,低杂音,有良好散热及可以承受甚大的功率消耗,大多使用于放大器功率级部份。缺点是阻值不大,成本较高,亦因存在电感不适宜在高频的电路中使用。

  实芯碳质电阻

  用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。并在制造时植入导线。电阻值的大小是根据碳粉的比例及碳棒的粗细长短而定。

  特点:价格低廉,但其阻值误差、噪声电压都大,稳定性差,目前较少用。

  金属玻璃铀电阻

  将金属粉和玻璃铀粉混合,采用丝网印刷法印在基板上。

  耐潮湿,高温,温度系数小,主要应用于厚膜电路。

  贴片电阻SMT

  贴片电阻(片式电阻)是金属玻璃铀电阻的一种形式,它的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成,特点是体积小,精度高,稳定性和高频性能好,适用于高精密电子产品的基板中。而贴片排阻则是将多个相同阻值的贴片电阻制作成一颗贴片电阻,目的是可有效地限制元件数量,减少制造成本和缩小电路板的面积。

  无感电阻

  无感电阻常用于做负载,用于吸收产品使用过程中产生的不需要的电量,或起到缓冲,制动的作用,此类电阻常称为JEPSUN制动电阻或捷比信负载电阻。

  插件电阻、贴片电阻。

  负载电阻,采样电阻,分流电阻,保护电阻等。

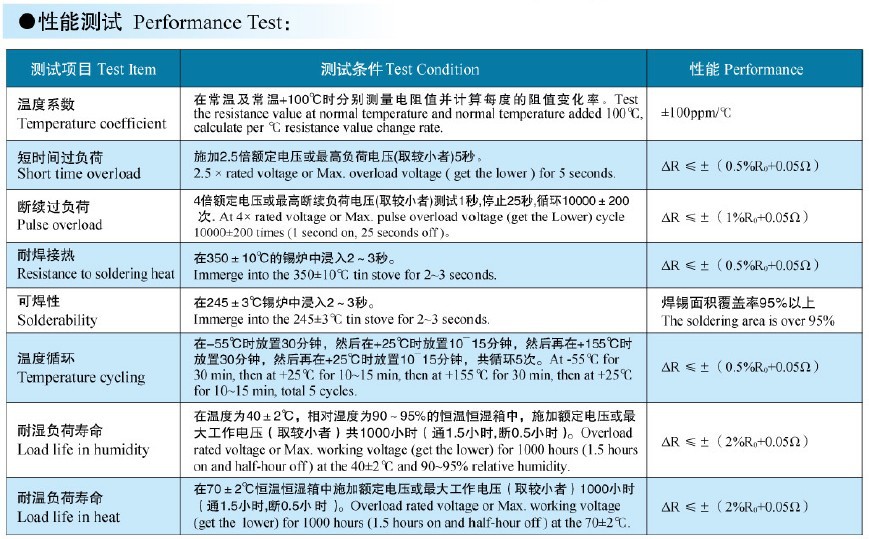

  主要参数

  基本规定

  1、标称阻值:标称在电阻器上的电阻值称为标称值。单位:Ω、kΩ、MΩ。标称值是根据国家制定的标准系列标注的,不是生产者任意标定的。不是所有阻值的电阻器都存在。

  2、允许误差:电阻器的实际阻值对于标称值的最大允许偏差范围称为允许误差。误差代码:F、G、J、K…(常见的误差范围是:0.01%,0.05%,0.1%,0.5%,0.25%,1%,2%,5%等)。

  3、额定功率:指在规定的环境温度下,假设周围空气不流通,在长期连续工作而不损坏或基本不改变电阻器性能的情况下,电阻器上允许的消耗功率。常见的有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、10W。

  供应肖特基二极管:1N58223A40VDO-27/DO-201AD

  整流直插:

  1N4001-1N40071N5391-1N5399RL205-RL2071N5401-1N54086A01-6A1010A01-10A10

  快速管直插:

  FR103-FR107FR153-FR157FR204-FR207FR302-FR307HER102-HER108HER203-HER208HER302-HER308

  UF4004-UF4007UF5402-UF5048

  肖特基二极管:

  1N5817-1N5819SR120-SR1100SR240-SR2100SR320-SR31001N5820-1N5822SR520-SR5100

  整流贴片:

  M1M4M7S2MS2BS2MS3GS3MS3JS3AS2A

  肖特基贴片:

  SS12-SS14SS24-SS210SS34-SS310MBRX120-MBRX140(1N5819SOD-123)

  快速管贴片:

  RS1G-RS1MUS1G-US1MES1G-ES1MUS2JES2J

  稳压管直插贴片:

  0.5W2V-120V1W3.3V-1W100V2W3.3V-120V5W3.3V-200V

  三极管:TO-92STO-92TO-126TO-220TO-3PSOT-23SOT-89等封装三极管

  TL43178L05-78L1879L05-79L1513001-13009MCR100-6MCR100-8MAC97A6MCA97A8S8050S9011-S9018

  整流桥:迷你型整流桥,扁桥,方桥,圆桥,薄型桥,DIP/SMD桥

  DB101-DB107W04-W012W01-2W10MB05S-MB10SDB101S-DB107SKBP201-KBP210KBL401-KBL410KBU601-KBU610

  KBU801-KBU810

  GBU601-GBU610GBU801-GBU810KBPC801-KBPC810KBPC1501-KBPC1510KBPC2501-KBPC2510KBPC3501-KBPC3510

  KBPC5001-KBPC5010

  GBJ3501-GBJ3510GBJ401-GBJ4060.5W稳压二极管封装DO-35BZX55系列

  0.5W稳压二极管封装LL-34ZMM系列

  1W稳压二极管封装DO-411N47系列

  1W稳压二极管封装LL-41ZM47系列

  0.225W稳压二极管封装SOT-23BZX84C系列

  0.5W稳压二极管封装SOD-123(1206)MM1Z系列

  0.5W稳压二极管封装SOD-323(0805)MM3Z系列

  0.1W稳压二极管封装SOD-523(0603)MM5Z…系列

  开关二极管DO-35LL-34SOT-23SOD-123SOD-323SOD-523

  1N4148LL4148MMBD41481N4148W1N4148WS1N4148WT

  1N4448LL4448MMBD44481N4448W1N4448WS1N4448W

  贴片钽电容:0603(J型)0805/2012(P/R型)3216/1206(A型)3528/1210(B型)6032(C型)7343-31(D型)7343-43(E型)7361(V型)等型号封装。

  贴片电容:0201(0603)0402(1005)0603(1608)0805(2012)1206(3216)1210(3225)1812(4532)2220(5750)等型号封装。

  贴片电阻:精度5%(J)和1%(F)020104020603080512061210181220102512等型号封装4D02排阻4D03排阻。

  直插色环电感:0204(1/8W)0307(1/4W)0410(1/2W)0510(1W)等型号封装。

  直插电容:独石电容,校正电容,瓷片电容,涤沦电容,蓝宝石或国产电解电容,钽电容,高压电容,CBB薄膜电容,安规电容,等产品。

  可调电位器:3296W3266W3362P3386P3006P等型号封装。可调电阻器:3*32*2等型号封装。

  直插色环电阻:精度5%或1%(1/6W1/8W1/4W1/2W1W2W3W5W)等型号封装。

  有引线排阻,压敏电阻,热敏电阻,水泥电阻,等产品。

  三极管:TO-92,TO-92L,TO-220,TO-126,SOT-23,SOT-89,SOT-523,SOT-323,SOD-723,SOD-523,SOD-323,SOD-123,SOT-223,SOT-252,SOT-263,等封装的系列大中小功率三极管。

  二极管:1/2W、1W、2W、5W全系列稳压管,开关二极管,1N60检波二极管DB3触发二极管,整流管系列,肖特基系列。

  产品还有:整流桥,自恢复保险丝,晶振,贴片绕线电感,工字电感,功率电感,线艺电感,屏蔽电感,叠层电感,磁珠,LED发光二极管,排针,端子,拨码开关,IC插座。

  联系方式

  阿里旺旺:QQ564748502联系人张R13528610688

  公司自成立以来,飞速发展,产品已涵盖了电容电阻、铝电解电容、二三极管、排容排阻、钽电容、磁珠电感、集成IC、等多种元件,同时也可为厂商提供元器件全配套服务。畅销消费者市场,在消费者当中享有较高的地位,公司与多家零售商和代理商建立了长期稳定的合作关系。主要以经销及代理:

  贴片电容、贴片电阻、贴片钽电容、贴片二、三极管、贴片磁珠、贴片电感、贴片IC、半导体等等。是一家专业的电子元器件配套商,已有多年的配套服务经验,在此行业中完全值得信赖的商家。质量保证.服务周到.为每一

  个客户做力所能及的事。公司实力雄厚,重信用、守合同、保证产品质量,以多品种经营特色和薄利多销的原则,赢得了广大客户的信任。

  本公司有着专业稳定的货源、严格的质量管理体系,产品已畅销国内外,广泛应用于通讯、数码电子、视频设备、计算机、网络信息设备等多个领域。多年的经营经验使我们在货源、质量、价格上更有优势,能为贵公司降低成本,提高竞争力。坚持以诚信为本,质量保证,互利双赢的宗旨,我们真诚的期望与各商家携手合作,共同发展,一起走向事业的顶峰!


  联系人:张先生(销售经理)

  QQ:564748502

  移动电话:13528610688

  公司以经营电子元件为主。2007年公司自主投产电阻器,产品被广泛应用于监控设备、路由器、交换机、电话机、电子血压计、等数码以及家用电器上。有着多年的电子元件经营经验,优势的进货渠道。使产品有着优越的品质,低廉的价格,在国内外市场上有着明显的竞争优势。取得广大客户的认可。
