工作特性Performance Data

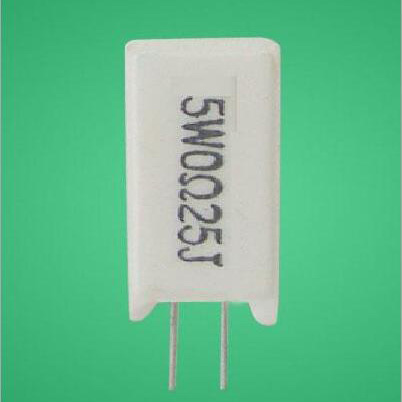

水泥电阻器，就是用水泥（其实不是水泥而是耐火泥，这是俗称）灌封的电阻器，即将电阻线绕在无碱性耐热瓷件上，外面加上耐热、耐湿及耐腐蚀材料保护固定，并把线绕电阻体放入方形瓷器框内，用特殊无燃性耐热 水泥电阻水泥充填密封而成。水泥电阻器有普通水泥电阻器和水泥线绕电阻器两类。水泥电阻器外形如图。水泥电阻器是线绕电阻器的一种，它属于功率较大的电阻，能够允许较大电流的通过。它的作用和一般电阻一样，只是可以用在电流大的场合，比如和电动机串联，限制电动机的启动电流，阻值一般不大。水泥电阻器具有外形尺寸较大、耐震、耐湿、耐热及良好散热、低价格等特性，广泛应用于电源适配器、音响设备、音响分频器、仪器、仪表、电视机、汽车等设备中

陶瓷绝缘功率型线绕电阻，常被人称作水泥电阻。它广泛应用于计算机，电视机，仪器，仪表，音响之中。水泥电阻器采用电阻丝绕制，一般功率大，外形尺寸也较大。因此，从它的外形结合功率及型号可以很容易判别出来。功率上它分为2W，3W，5W，7W，8W，10W，15W，30W，20W，40W等规格。常见型号为RX27-1型，RX27-3型（3A，3B，3C），RX27-4（4V，4H）型。

    水泥电阻采用工业高频电子陶瓷外壳，散热好，具有优良的绝缘性能，其绝缘电阻可达100MR，同时具有优良的阻燃，防爆性。电阻丝选用康铜，锰铜，镍铬等合金材料，有较好稳定性和过负载能力。电阻丝同焊脚引线之间，采用压接方式。在负载短路的情况下，可迅速在压接处熔断，对电路有保护功能。

    水泥电阻具有多种外形和安装方式，可以直接安装在印制线路板上，也可以利用金属支架独立安装焊接。

   在选用水泥电阻时，如在常温下工作，功率大小可用下式来决定：UXI=P；如在特殊环境下工作，电阻功率小应根据图所示曲线来和选择。倘若电阻功率较大或散热条件较差，宜选用引脚长的水泥电阻；也可利用金属支架把水泥电阻固定在合适的位置上，另用导线把水泥电阻连接到电路中。
