碳膜电阻

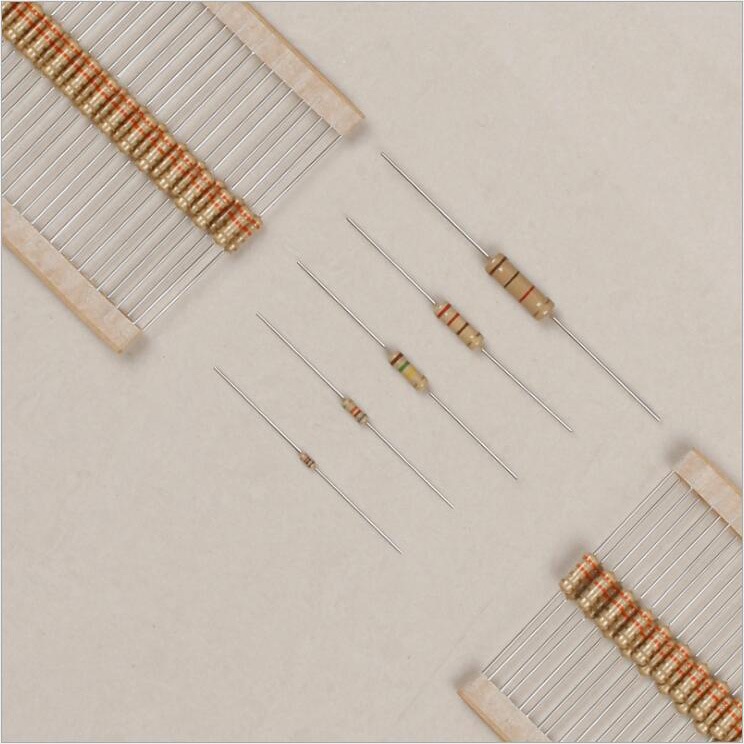

生产工厂批发插件色环1/6W碳膜编带电阻 1欧-10M 5%散装
产品简介
电阻器知识 一、薄膜类电阻:在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜,膜的厚度一般在几微米以下。 1、金属膜电阻(型号:RJ)。在陶瓷骨架表面,
订购热线:13412824816
产品介绍
1.碳膜电阻特点和结构
性能测4.试
3.功率递减图

2.规格尺寸和耐压性能
 电阻器知识

  一、薄膜类电阻:在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜,膜的厚度一般在几微米以下。

  1、金属膜电阻(型号:RJ)。在陶瓷骨架表面,经真空高温或烧渗工艺蒸发沉积一层金属膜或合金膜。其特点是:精度高、稳定性好、噪声低、体积小、高频特性好。且允许工作环境温度范围大(-55~+125℃)、温度系数低((50~100)×10-6/℃)。目前是组成电子电路应用最广泛的电阻之一。常用额定功率有1/8W、1/4W、1/2W、1W、2W等,标称阻值在1R~10M之间。

  2、金属氧化膜电阻(型号:RY)。在玻璃、瓷器等材料上,通过高温以化学反应形式生成以二氧化锡为主体的金属氧化层。该电阻器由于氧化膜膜层比较厚,因而具有极好的脉冲、高频和过负荷性能,且耐磨、耐腐蚀、化学性能稳定。但阻值范围窄,温度系数比金属膜电阻差。

  3、碳膜电阻(型号:RT)。在陶瓷骨架表面上,将碳氢化合物在真空中通过高温蒸发分解沉积成碳结晶导电膜。碳膜电阻价格低廉,阻值范围宽(1R~10M),温度系数为负值。常用额定功率为1/8W~5W,精度等级为±5%、±10%、±20%,在一般电子产品中大量使用。

  二、合金类电阻:用块状电阻合金拉制成合金线或碾压成合金箔制成电阻,主要包括:1、线绕电阻(型号:RX)。将康铜丝或镍铬合金丝绕在磁管上,并将其外层涂以珐琅或玻璃釉加以保护。线绕电阻具有高稳定性、高精度、大功率等特点。温度系数可做到小于10-6/℃,精度高于±0.01%,最大功率可达200W。但线绕电阻的缺点是自身电感和分布电容比较大,不适合在高频电路中使用。

  2、精密合金箔电阻(型号:RJ)。在玻璃基片上粘和一块合金箔,用光刻法蚀出一定图形,并涂敷环氧树脂保护层,引线封装后形成。该电阻器最大特点是具有自动补偿电阻温度系数功能,故精度高、稳定性好、高频响应好。这种电阻的精度可达±0.001%,稳定性为±5×10-4%/年,温度系数为±10-6/℃。可见它是一种高精度电阻。

  三、合成类电阻:将导电材料与非导电材料按一定比例混合成不同电阻率的材料后制成的电阻。该电阻的最突出的优点是可靠性高,但电特性能比较差。常在某些特殊的领域内使用(如航空航天工业、海底电缆等)。合成类电阻种类比较多,按用途可分为通用型、高阻型和高压型等。

  1、金属玻璃釉电阻(型号:RI)。以无机材料做粘合剂,用印刷烧结工艺在陶瓷基体上形成电阻膜。该电阻具有较高的耐热性和耐潮性,常用它制成小型化贴片式电阻。

  2、实芯电阻(型号:RS)。用有机树脂和碳粉合成电阻率不同的材料后热压而成。体积与相同功率的金属膜电阻相当,但噪声比金属膜电阻大。阻值范围为4.7R~22M,精度等级为±5%、±10%、±20%。

  3、合成膜电阻(RH)。合成膜电阻可制成高压型和高阻型。高阻型电阻的阻值范围为10M~106M,允许误差为±5%、±10%。高压型电阻的阻值范围为47M~1000M,耐压分10kV和35kV两挡。

  4、厚膜电阻网络(电阻排)。它是以高铝瓷做基体,综合掩膜、光刻、烧结等工艺,在一块基片上制成多个参数性能一致的电阻,连接成电阻网络,也叫集成电阻。集成电阻的特点是温度系数小,阻值范围宽,参数对称性好。目前已越来越多的被应用在各种电子设备中。

  产品信息

  名称:碳膜电阻

  外观颜色:土色

  工作温度范围:-55℃~+155℃

  阻值范围宽:一般为0Ω~10MΩ。

  极限电压高,极好的长期稳定性,电压的改变对阻值的影响极小,且具有负温度系数。

  高频特性好。

  固有噪声电动势小,在10UV/V以下。

  脉冲负荷稳定,对脉冲的适应性好。

  应用范围非常广泛,适用于交流、直流和脉冲电路。

  额定功率通常有:1/8W、1/4W、1/2W、1W、2W、3W,5W等;可生产国家标准阻值及非标阻值。

  本公司生产的膜电阻技术独特、质量稳定,包装精细,分散装及带装两种

  主营品牌

  主营范围

  电容:电解电容、高低压瓷片电容、Y电容、X电容、安规电容、涤纶电容、CBB电容、钽电容、独石电容、贴片电容。

  电阻:水泥电阻、金属膜电阻、色环电阻、碳膜电阻、绕线电阻、贴片电阻、压敏电阻、热敏电阻。

  二极管:开关二极管、整流二极管、肖特基二极管、TVS瞬变二极管、稳压二极管、变容二极管、检波二极管、触发二极管、快恢复二极管。

  三极管:开关三极管、三端稳压管、场效应管、功率管、放大三极管、达林顿管、可控硅。

  IC集成电路:通信IC、驱动IC、电源模块、逻辑IC、放大器、储存器、仿真器、单片机、编码器、解码器、射频IC、稳压IC、处理器、时钟IC、等其他IC

  电源适配器:开关电源、监控电源、路由器电源、血压计电源、显示器电源、LED电源、开关电源、等各种电源适配器。

  联系人:张先生(销售经理)

  QQ:564748502

  移动电话:13528610688

  公司以经营电子元件为主。2007年公司自主投产电阻器,产品被广泛应用于监控设备、路由器、交换机、电话机、电子血压计、等数码以及家用电器上。有着多年的电子元件经营经验,优势的进货渠道。使产品有着优越的品质,低廉的价格,在国内外市场上有着明显的竞争优势。取得广大客户的认可。
