氧化膜电阻

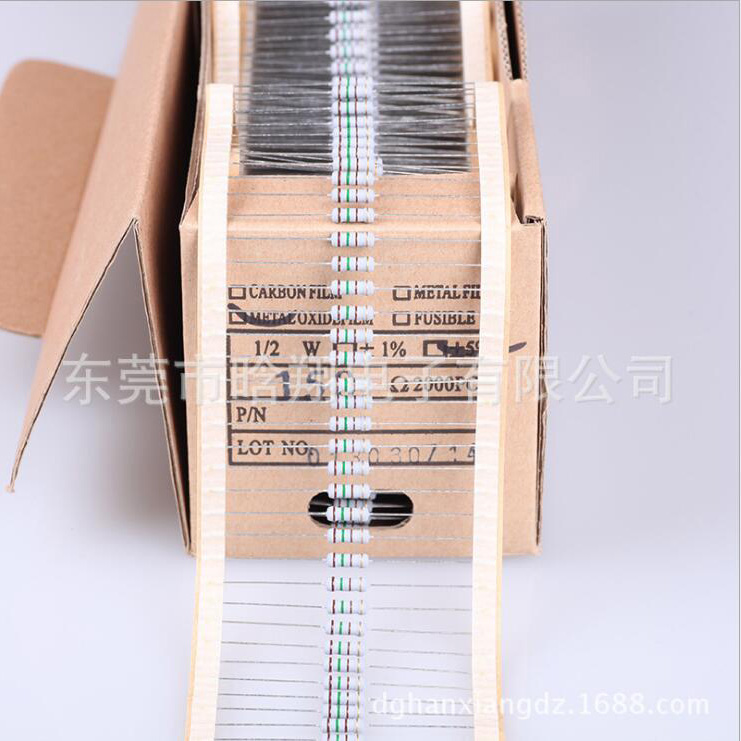

自主生产批发 编带2W 直插5% 1K氧化膜电阻,铁脚器铜脚
产品简介
产品描述: 1、特性 ◆金属薄膜式电阻器类 ◆优异不燃性涂层 ◆恶劣环境下同样稳定工作 ◆可以各种成型 ◆高纯度瓷心 ◆满足安全性标准要求 ◆适用交流、直流小功率电路中 ◆抗瞬
订购热线:13412824816
产品介绍
1.金属氧化膜电阻特点和结构
3. 50W以下规格尺寸

4. 性能测试
产品描述:

1、特性

◆金属薄膜式电阻器类

◆优异不燃性涂层

◆恶劣环境下同样稳定工作

◆可以各种成型

◆高纯度瓷心

◆满足安全性标准要求

◆适用交流、直流小功率电路中

◆抗瞬间脉冲电压(电流)特性较强

◆符合ROHS及SVHC标准

2、尺寸





瓦特數

尺寸(mm)

最高

使用電壓

最高使用

負荷電壓



絕緣抗壓



阻值範圍

L

D

H

d

1/4W

6.0±0.5

2.3±0.3

27.0±2.0

0.40±0.05

250V

500V

300V

0.1R-910K

1/2WS

0.40±0.05

250V

500V

300V

0.1R-910K

1/2W

9.2±0.5

3.2±0.3

26.0±2.0

0.50±0.05

250V

500V

300V

0.1R-910K

1WS

0.50±0.05

350V

600V

350V

0.1R-750K

1W

11.0±1.0

4.5±0.5

35.0±2.0

0.65±0.05

350V

600V

350V

0.1R-750K

2WS

0.65±0.05

350V

700V

500V

0.1R-330K

2W

15.0±1.0

5.0±0.5

33.0±2.0

0.68±0.05

350V

700V

500V

0.1R-330K

3WS

0.68±0.05

500V

700V

500V

0.1R-100K

3W

17.0±1.0

6.0±0.5

32.0±2.0

0.75±0.05

500V

700V

500V

0.1R-100K

5WS

0.75±0.05

500V

1000V

500V

0.1R-47K

5W

24.0±1.0

8.0±1.0

28.0±2.0

0.75±0.05

500V

1000V

500V

0.1R-47K

特点:有着极佳耐冲击特性及高温稳定性,湿度系数和电流噪声小,高频性能好,耐脉冲负荷强等特点。

氧化膜电阻定义

用真空镀膜或者阴极溅射工艺,将特定金属或者合金(例如镍铬合金、氧化锡或者氮化钽)淀积在绝缘基体(如模制酚醛塑料)表面上形成薄膜电阻体,构成的电阻叫做氧化膜电阻。

特点:由于其本身即是氧化物,所以高温下稳定,耐热冲击,负载能力强。但其在直流下容易发生电解使氧化物还原,性能不太稳定。

氧化膜电阻特点

1、耐热、耐湿、超负载稳定性良好
2、皮膜坚硬不易损伤,不燃性结构涂装
3、选用高品质瓷棒制作小型品以替代大尺寸高功率的一般型电阻
氧化膜电阻的缺点
氧化膜电阻在直流下容易发生电解使氧化物还原,性能不太稳定。耐压较低。
氧化膜电主要参数
1、阻值
2、标称电阻及允差
3、额定功率
4、额定电压
5、最大工作电压
6、温度系数
7、绝缘电阻
8、噪声
9、稳定性
功率可分为:1/6W 1/8W 1/4W 1/2W 1W 2W 3W 5W





电阻器知识
一、薄膜类电阻:在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜,膜的厚度一般在几微米以下。
1、金属膜电阻(型号:RJ) 。在陶瓷骨架表面,经真空高温或烧渗工艺蒸发沉积一层金属膜或合金膜。其特点是:精度高、稳定性好、噪声低、体积小、高频特
性好。 且允许工作环境温度范围大 (-55~+125℃) 、 温度系数低 ( (50~100) ×10-6/℃) 。 目前是组成电子电路应用最广泛的电阻之一。 常用额定功率有 1/8W、 1/4W、1/2W、1W、2W 等,标称阻值在 1R~10M 之间。
2、金属氧化膜电阻(型号:RY) 。在玻璃、瓷器等材料上,通过高温以化学反应形式生成以二氧化锡为主体的金属氧化层。该电阻器由于氧化膜膜层比较厚,因而具有极好的脉冲、高频和过负荷性能,且耐磨、耐腐蚀、化学性能稳定。但阻值范围窄,温度系数比金属膜电阻差。
3、碳膜电阻(型号:RT) 。在陶瓷骨架表面上,将碳氢化合物在真空中通过高温蒸发分解沉积成碳结晶导电膜。碳膜电阻价格低廉,阻值范围宽(1R~10M) ,温度系数为负值。常用额定功率为 1/8W~5W,精度等级为±5%、±10%、±20%,在一般电子产品中大量使用。
二、合金类电阻:用块状电阻合金拉制成合金线或碾压成合金箔制成电阻,主要包括: 1、线绕电阻(型号:RX) 。将康铜丝或镍铬合金丝绕在磁管上,并将其外层涂以珐琅或玻璃釉加以保护。线绕电阻具有高稳定性、高精度、大功率等特点。温度系数可做到小于 10-6/℃,精度高于±0.01%,最大功率可达 200W。但线绕电阻的缺点是自身电感和分布电容比较大,不适合在高频电路中使用。
2、精密合金箔电阻(型号:RJ) 。在玻璃基片上粘和一块合金箔,用光刻法蚀出一定图形,并涂敷环氧树脂保护层,引线封装后形成。该电阻器最大特点是具有自动补偿电阻温度系数功能,故精度高、稳定性好、高频响应好。这种电阻的精度可达±0.001%,稳定性为±5×10-4%年,温度系数为±10-6/℃。可见它是一种高精度电阻。
三、合成类电阻:将导电材料与非导电材料按一定比例混合成不同电阻率的材料后制成的电阻。该电阻的最突出的优点是可靠性高,但电特性能比较差。常在某些特殊的领域内使用(如航空航天工业、海底电缆等) 。合成类电阻种类比较多,按用途可分为通用型、高阻型和高压型等。
1、金属玻璃釉电阻(型号:RI)。以无机材料做粘合剂,用印刷烧结工艺在陶瓷基体上形成电阻膜。该电阻具有较高的耐热性和耐潮性,常用它制成小型化贴片式电阻。
2、实芯电阻(型号:RS) 。用有机树脂和碳粉合成电阻率不同的材料后热压而成。体积与相同功率的金属膜电阻相当,但噪声比金属膜电阻大。阻值范围为4.7R~22M,精度等级为±5%、±10%、±20%。
3、合成膜电阻(RH) 。合成膜电阻可制成高压型和高阻型。高阻型电阻的阻值范围为 10M~106M, 允许误差为±5%、 ±10%。 高压型电阻的阻值范围为 47M~1000M,耐压分 10kV 和 35kV 两挡。
4、厚膜电阻网络(电阻排) 。它是以高铝瓷做基体,综合掩膜、光刻、烧结等工艺,在一块基片上制成多个参数性能一致的电阻,连接成电阻网络,也叫集成电阻。集成电阻的特点是温度系数小,阻值范围宽,参数对称性好。目前已越来越多的被应用在各种电子设备中。
